4. Thông tin chung về dòng Kích thủy lực rỗng tâm RCH-Series
Xi lanh thủy lực lỗ rỗng dòng RCH-Series mang lại tính linh hoạt cao trong các ứng dụng kiểm tra, bảo trì và tạo lực căng. Thiết kế pít-tông lỗ rỗng cho phép thao tác đẩy, kéo hoặc nâng tải.
Xi lanh Enerpac được chế tạo chịu được điều kiện làm việc khắc nghiệt. Dòng RCH được phủ lớp sơn men nung giúp chống ăn mòn hiệu quả.
Thiết kế lỗ xuyên tâm có lỗ lắp ở đế và ren cổ xi lanh giúp cố định dễ dàng. Với các model trên 20 tấn, RCH-Series có ống trung tâm mạ niken dạng nổi giúp giảm hư hại do tải lệch và tăng tuổi thọ sản phẩm.
5. Tính năng nổi bật
Pít-tông rỗng cho phép tạo cả lực kéo và lực đẩy trong cùng một xi lanh.
Tác động một chiều, hồi về bằng lò xo, tự thu hồi sau khi xả áp.
Ống trung tâm mạ niken dạng nổi (áp dụng cho model trên 218 kN) giúp giảm hư hại do tải lệch.
Lớp sơn men nung tăng khả năng chống ăn mòn và bảo vệ bề mặt.
Ren cổ xi lanh giúp lắp đặt, cố định dễ dàng.
Trang bị sẵn đầu nối nhanh CR400 tương thích phụ kiện tiêu chuẩn Enerpac.

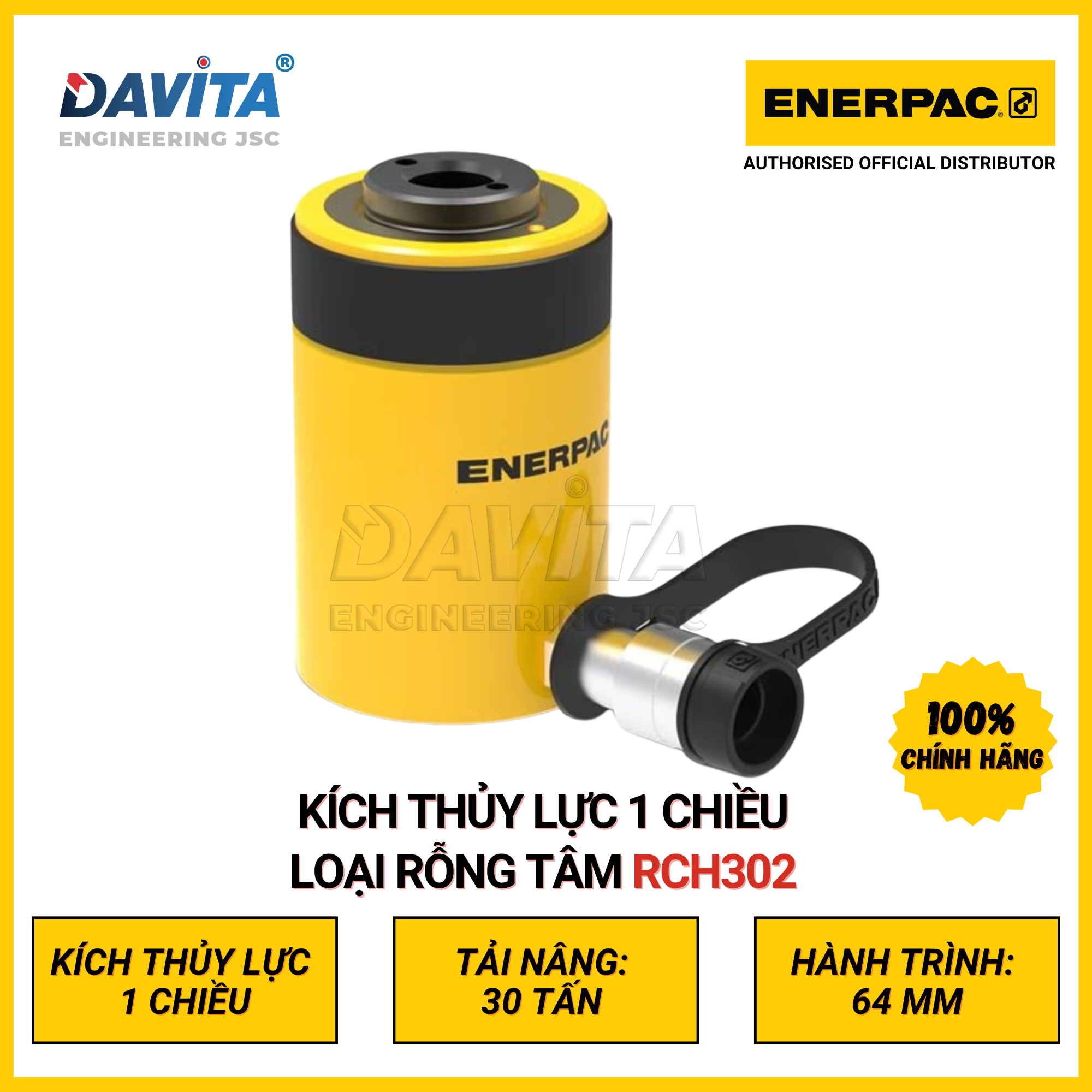

1. Mã đặt hàng: RCH302
2. Mô tả sản phẩm
Kích thủy lực 1 chiều Enerpac, loại rỗng tâm.
Tải nâng: 30 tấn, hành trình 64 mm.
3. Thông số kỹ thuật chi tiết
Áp suất vận hành tối đa: 700 bar
Lực nâng danh định: 30 tấn
Lực đẩy lớn nhất: 326 kN
Hành trình: 64 mm
Chiều cao xylanh khi rút về: 178 mm
Chiều cao xylanh khi mở ra: 242 mm
Đường kính lỗ xuyên tâm: 33,3 mm
Loại hồi dầu: Hồi về bằng lò xo, tác động đơn
Loại pít-tông: Rỗng
Vật liệu: Thép
Diện tích tác động pít-tông: 46,6 cm²
Dung tích dầu: 298 cm³
Xử lý bề mặt: Sơn phủ
Đầu nối nhanh: CR400
Trọng lượng: 10,9 kg
4. Thông tin chung về dòng Kích thủy lực rỗng tâm RCH-Series
Xi lanh thủy lực lỗ rỗng dòng RCH-Series mang lại tính linh hoạt cao trong các ứng dụng kiểm tra, bảo trì và tạo lực căng. Thiết kế pít-tông lỗ rỗng cho phép thao tác đẩy, kéo hoặc nâng tải.
Xi lanh Enerpac được chế tạo chịu được điều kiện làm việc khắc nghiệt. Dòng RCH được phủ lớp sơn men nung giúp chống ăn mòn hiệu quả.
Thiết kế lỗ xuyên tâm có lỗ lắp ở đế và ren cổ xi lanh giúp cố định dễ dàng. Với các model trên 20 tấn, RCH-Series có ống trung tâm mạ niken dạng nổi giúp giảm hư hại do tải lệch và tăng tuổi thọ sản phẩm.
5. Tính năng nổi bật
Pít-tông rỗng cho phép tạo cả lực kéo và lực đẩy trong cùng một xi lanh.
Tác động một chiều, hồi về bằng lò xo, tự thu hồi sau khi xả áp.
Ống trung tâm mạ niken dạng nổi (áp dụng cho model trên 218 kN) giúp giảm hư hại do tải lệch.
Lớp sơn men nung tăng khả năng chống ăn mòn và bảo vệ bề mặt.
Ren cổ xi lanh giúp lắp đặt, cố định dễ dàng.
Trang bị sẵn đầu nối nhanh CR400 tương thích phụ kiện tiêu chuẩn Enerpac.
6. Kích thước sản phẩm
Chiều cao xylanh khi rút về: 178 mm
Chiều cao xylanh khi mở ra: 242 mm
Đường kính ngoài xylanh: 114 mm
Đường kính trong lòng xylanh: 88,9 mm
Đường kính pít-tông: 63,5 mm
Khoảng cách từ đáy đến cổng dầu: 21 mm
Đường kính đế chụp pít-tông: 63 mm
Độ nhô đế chụp pít-tông: 9,0 mm
Ren trong pít-tông: 1 13/16 - 16
Chiều dài ren trong pít-tông: 22 mm
Đường tròn lỗ bắt đế: 92,2 mm
Ren lỗ bắt đế: 3/8 - 16
Ren ngoài thân xylanh: 4 1/2 - 12
Chiều dài ren ngoài thân xylanh: 42 mm
Đường kính lỗ xuyên tâm: 33,3 mm
Chiều sâu lỗ bắt đế: 14,0 mm
